TH2848-10精密阻抗分析仪采用自动平衡电桥技术，四端对测试配置，高精度0.05%：测试频率：4Hz-10MHz，高分辨率：10.1英寸，分辨率1280*800，电容式触摸屏，一键记录、一键截屏，201点多参数列表扫描功能。

测试频率

4Hz-2MHz

4Hz-2MHz

4Hz-5MHz

4Hz-10MHz

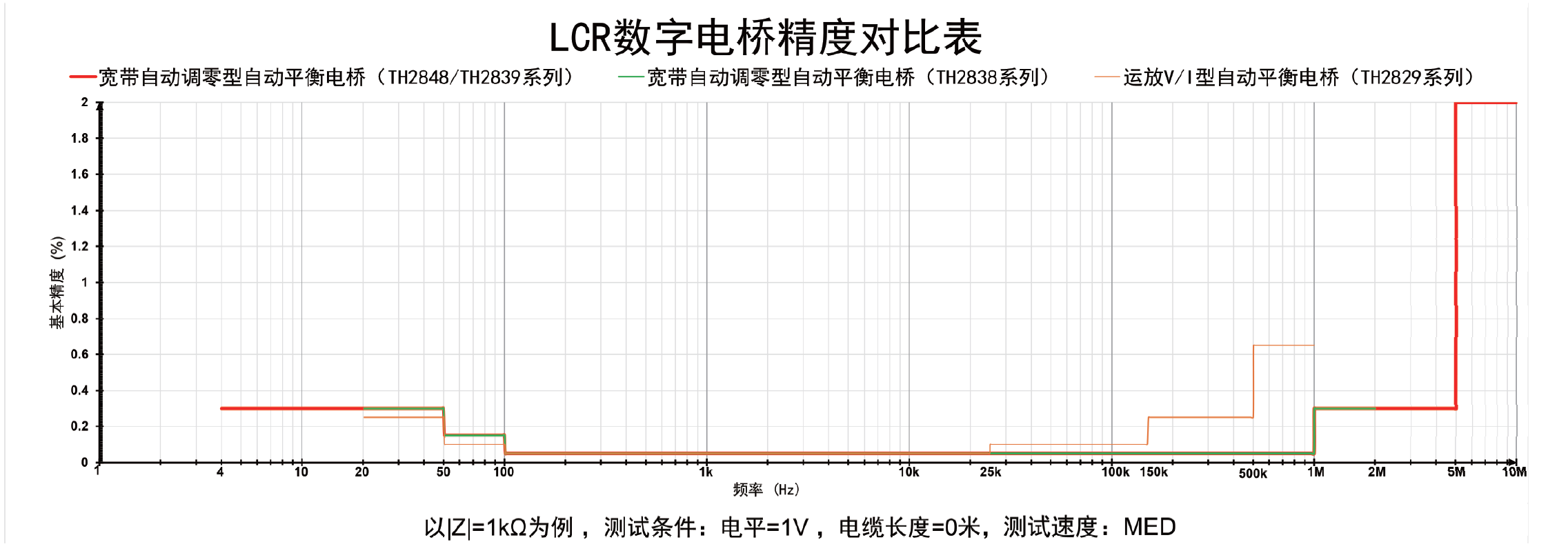

基本精度

0.05%

AC信号源

电压

5mVrms - 2Vrms

5mVrms - 20Vrms

电流

0mArms - 20mArms

0mArms - 100mArms

DC偏置

电压

0V - ±10V

0V - ±40V

电流

0mA - ±100mA

0mA - ±100mA

独立电压源

0V - ±10V

DCR测试信号

电压

100mV-1V

电流

0mA - 10mA

多功能参数列表扫描

R

R

R

R

图形分析扫描

图形扫描

R

R

R

R

压电导纳圆

S

R

R

R

介电常数

S

R

R

R

显示

显示器

10.1英寸(对角线)电容触摸屏

比例

16:9

分辨率

1280×RGB×800

测量参数

方式

四参数任意选择

AC

Cp、Cs、Lp、Ls、Rp、Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC

DC

RDC

压电

Cp、D、ε、|ε|、εr'、εr''、tanδ、Q

测试频率

范围

4Hz-2MHz

4Hz-2MHz

4Hz-5MHz

4Hz-10MHz

精度

0.01%

分辨率

0.1mHz

20.0000Hz-99.9999Hz

1mHz

100.000Hz-999.999Hz

10mHz

1.00000kHz-9.99999kHz

100mHz

10.0000kHz-99.9999kHz

1Hz

100.000kHz-999.999kHz

10Hz

1.00000MHz-9.99999MHz

AC测试信号模式

额定值 (ALC  OFF)

设定电压为测试端开路时Hcur电压

设定电流为测试端短路时从Hcur流出电流

恒定值 (ALC ON)

保持DUT上电压与设定值相同

保持DUT上电流与设定值相同

测试电平

电压范围

0Vrms - 2Vrms

0mVrms-20Vrms

F≤1MHz

0mVrms-15Vrms

F>1MHz

0mVrms-2Vrms

2MHz<F≤5MHz

0mVrms-1Vrms

5MHz<F≤10MHz

准确度

±（10%×设定值+2mV）（AC≤2Vrms）

±（10%×设定值+5mV）（AC＞2Vrms）

分辨率

0.1mVrms

0mVrms-0.2Vrms

0.2mVrms

0.2Vrms-0.5Vrms

0.5mVrms

0.5Vrms-1Vrms

1mVrms

1Vrms-10Vrms

10mVrms

10Vrms-20Vrms

电流范围

0mArms-20mArms

0mArms-100mArms

分辨率

(100Ω内阻)

1μArms

0μArms-2mArms

2μArms

2mArms-5mArms

5μArms

5mArms-10mArms

10μArms

10mArms-100mArms

RDC测试

电压范围

100mV-1V

分辨率

100μV

电流范围

0mA-10mA

分辨率

10μA

DC偏置

电压范围

0V-±10V

0V-±40V

准确度

1%×设定电压+5mV

AC≤2V

2%×设定电压+8mV

AC>2V

分辨率

0.1mV

0V - ±5V

1mV

±5V - ±40V

电流范围

0mA - ±100mA

分辨率

1μA

0mA-50mA

10μA

50mA-100mA

电压源

  电压范围

-10V - 10V

  分辨率

1mV

电流范围

-45mA   - +45mA

输出阻抗

100Ω

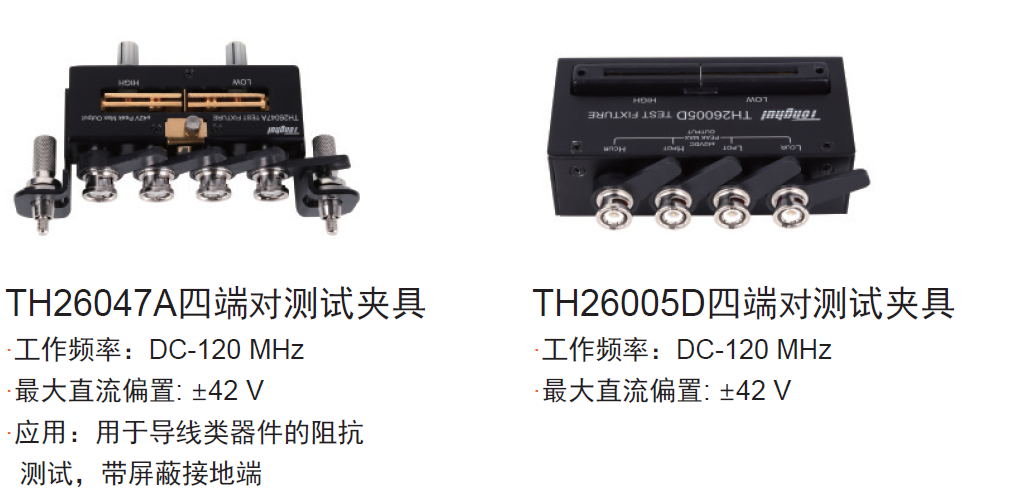

测试端配置

四端对

测试电缆长度

0m、1m

输出阻抗

100Ω，±1%@1kHz

数学运算

与标称值的绝对偏差Δ，与标称值的百分比偏差Δ%

等效方式

串联、并联

校准功能

开路OPEN、短路SHORT、负载LOAD

测量平均

1-255次

量程选择

自动AUTO、手动HOLD

触发模式

连续、单次

触发延时

0-60s

量程配置

LCR

100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ

RDC

10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ

测量时间（ms/次）

快速：2.5ms,

中速：90ms

慢速：220ms

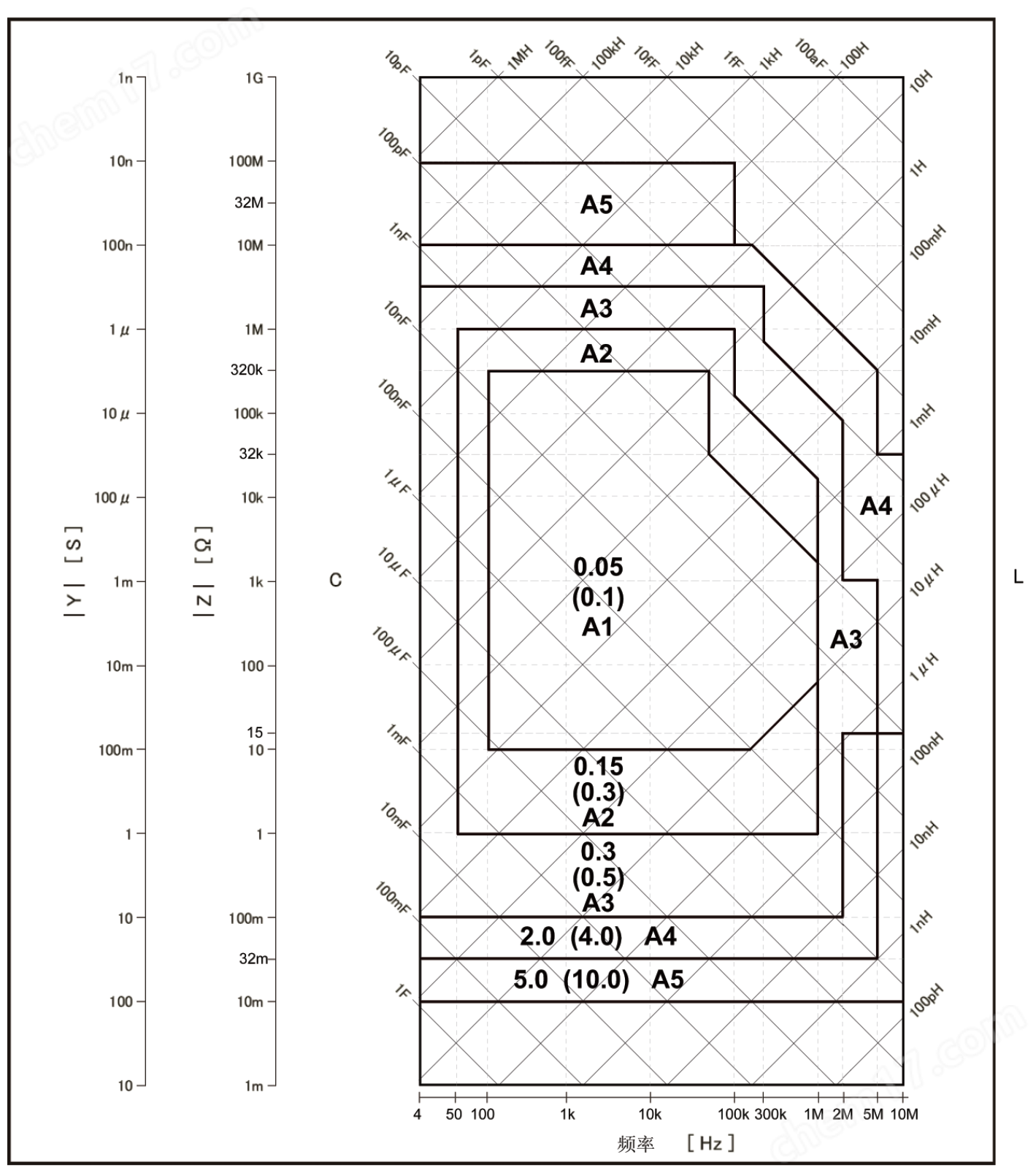

最高准确度

0.05%（具体参考说明书）

测量显示范围

a：1×10-18；E：1×1018

Cs、Cp

0.00001pF - 9.99999F

Ls、Lp

0.00001μH - 99.9999kH

D

0.00001 - 9.99999

Q

0.00001 - 99999.9

R、Rs、Rp、X、Z、RDC

0.001mΩ - 99.9999MΩ

G、B、Y

0.00001μs - 99.9999S

VDC

±0V - ±999.9999V

IDC

±0A - ±999.9999A

θr

-3.14159 -   3.14159

θd

-179.999° - 179.999°

Δ%

±（0.000%   - 999.9%）

多功能参数列表扫描

点数

201点，每个点可设置平均数，每个点可单独分选

参数

测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流、带介电常数测试功能基于此列表的各点参数设置实现

触发模式

顺序SEQ：当一次触发后，在所有扫描点测量，/EOM/INDEX只输出一次

步进STEP：每次触发执行一个扫描点测量，每点均输出/EOM/INDEX，但列表扫描比较器结果只在最后的/EOM才输出

其他特点

1.       扫描参数与测试参数都有多种复制功能

2.       每个扫描点均可设置延时

比较器

每个扫描点最多可测量四个测试参数，每个参数均可设置上下限，所有测试参数都合格输出PASS信号，否则输出FAIL信号，未设上下限则不判断

图形扫描

扫描点数

51、101、201、401、801点可选

结果显示

每个参数的极值以及光标所在点的扫描参数值与对应的测试参数值

压电测试

集成压电导纳圆测试解决方案

扫描轨迹

1-4个测试参数任意选择，扫描曲线可以一分屏、二分屏、四分屏

显示范围

实时自动、锁定

坐标标尺

对数、线性

扫描参数

频率、AC电压、AC电流、DCV   BIAS/DCI BIAS

触发方式

单次

手动触发一次，从起点到终点一次扫描完成，下个触发信号启动新一次扫描

连续

从起点到终点无限次循环扫描

结果保存

图形、文件

比较器

Bin分档

10Bin、PASS、FAIL

Bin偏差设置

偏差值、百分偏差值、关

Bin模式

容差、连续

Bin计数

0-99999

档判别

每档最多可设置四个参数极限范围，四个测试参数结果设档范围内显示对应档号，超出设定最大档号范围则显示FAIL，未设置上下限的测试参数自动忽略档判别

PASS/FAIL指示

满足Bin1-10,前面板PASS灯亮，否则FAIL灯量

数据缓存

201个测量结果可分批读取

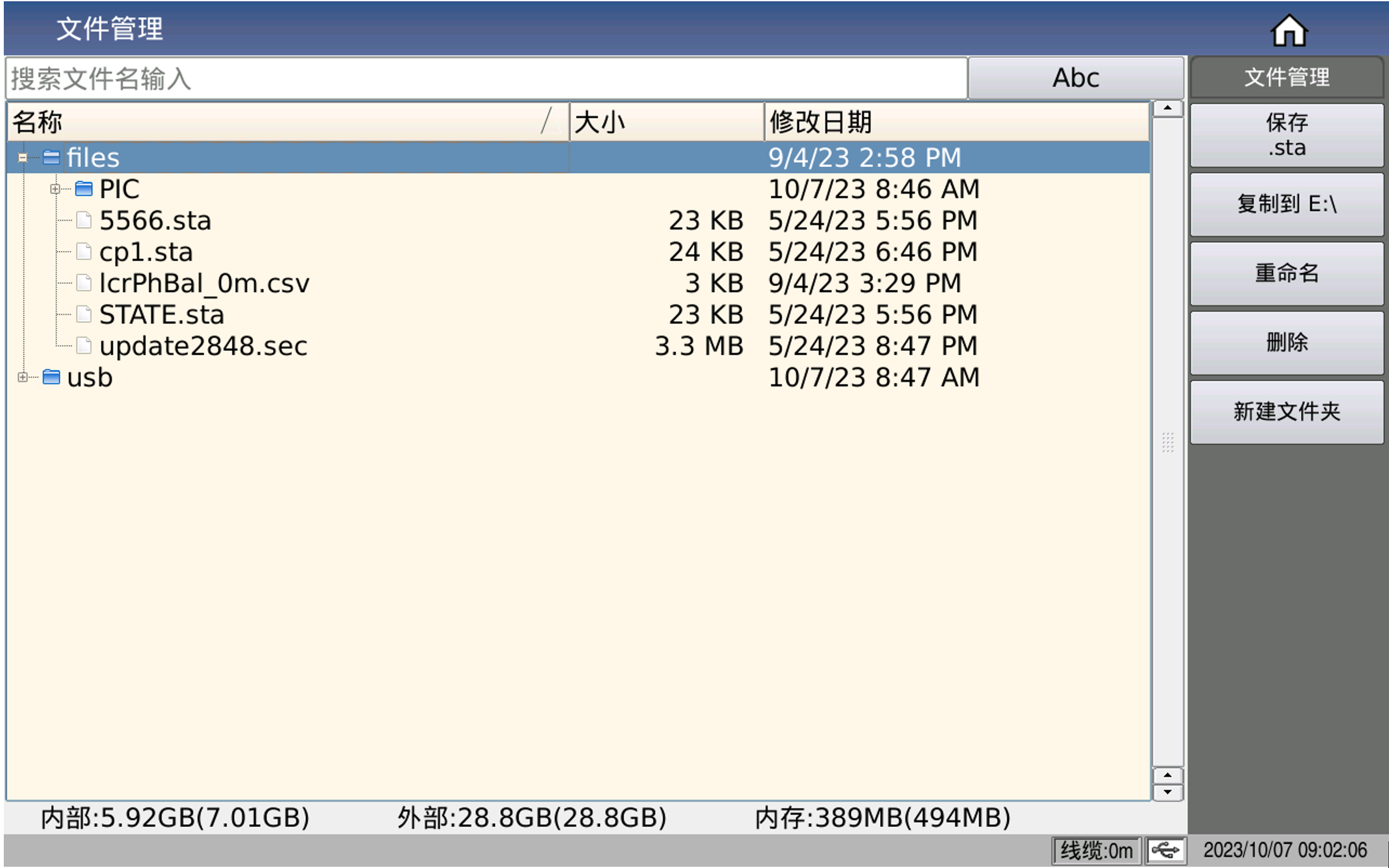

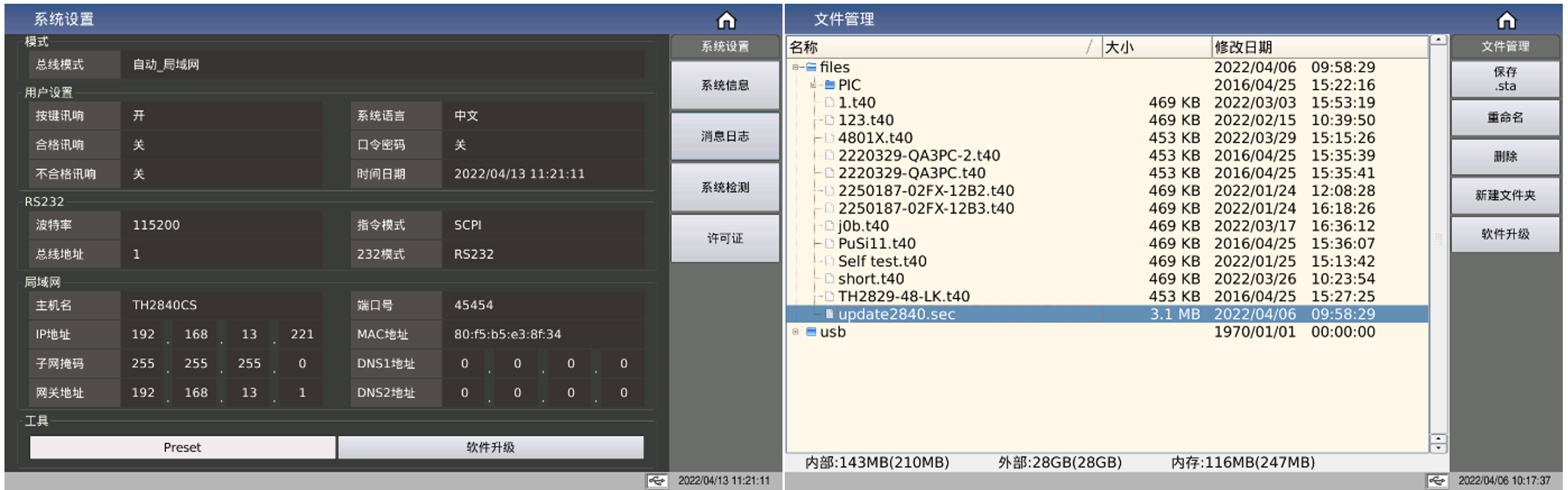

存储调用

内部

仪器内置8GB存储空间，除去系统占用后用户可使用空间约6GB

外置USB

测试设定文件、截屏图形、记录文件

键盘锁定

可锁定前面板按键

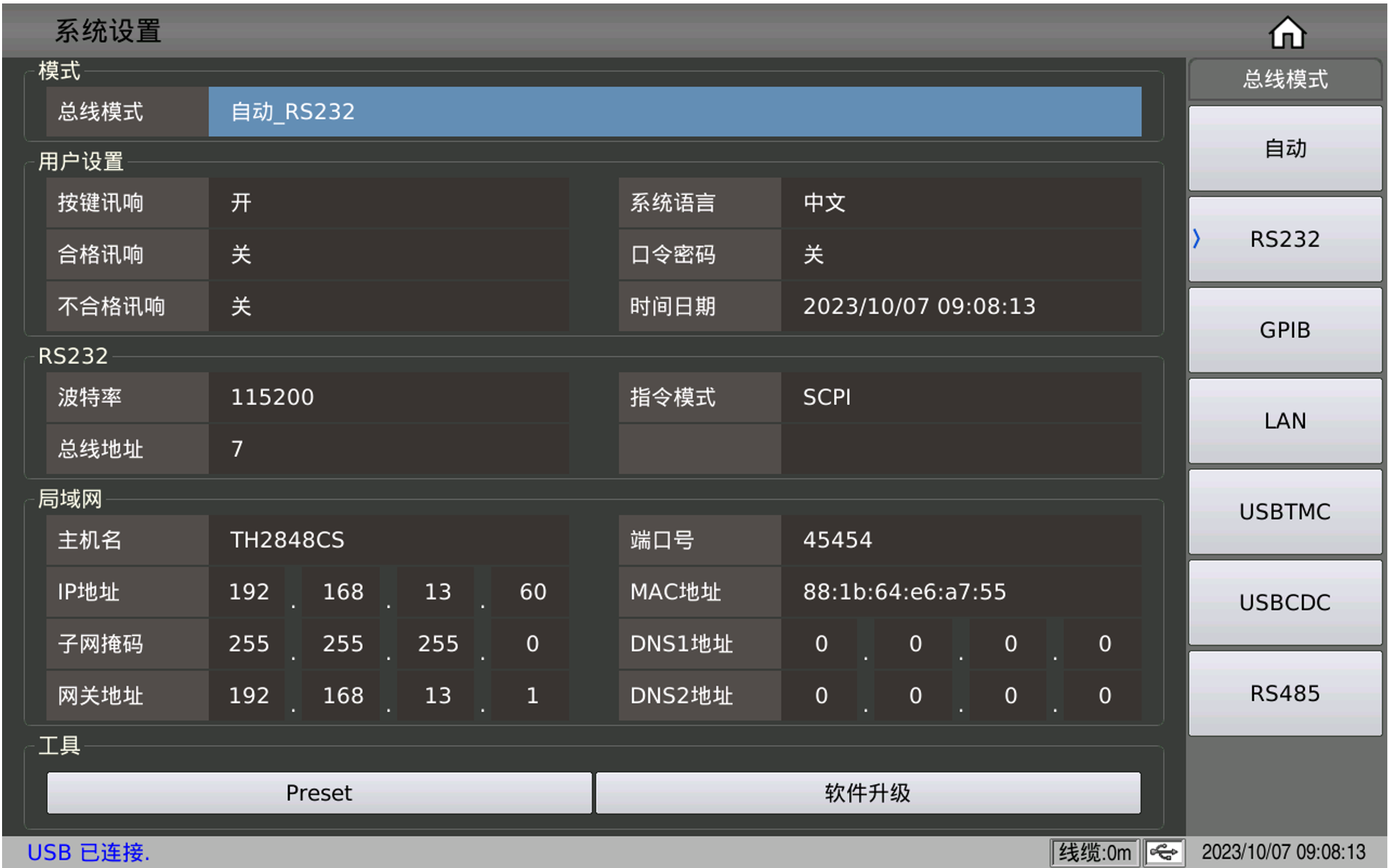

接口

USB   HOST

2个USB HOST接口，可同时接鼠标、键盘，U盘同时只能使用一个

USB   DEVICE

通用串行总线插座，小型B类（4个接触位置）；与USB TMC-USB 488和USB2.0相符合，阴接头用于连接外部控制器。

LAN

10/100M以太网，8引脚，两种速度自适应

HANDLER

用于Bin分档信号输出

GPIB

标配

RS232C

标准9针，交叉

RS485

标配

开机预热时间

60分钟

输入电压

100-120VAC/198-242VAC可选择，47-63Hz

功耗

不小于130VA

尺寸（WxHxD）mm

430x177x265

重量

11kg
