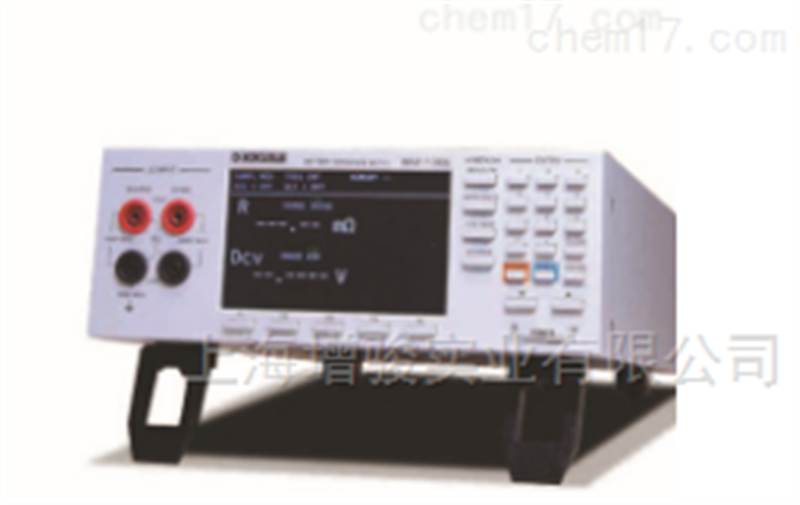

日本菊水BIM1100S 蓄电池检测仪zui高测试电压为1000V, 可同时对电池的内部阻抗和电压进行高速、高精度的测试。

型号

BIM1100S

测量项目

阻抗/直流电压

测量方式

AC 定电流四线量测法

测量电流频率

1kHz

阻抗测量范围

0Ω ~ 3.1Ω ( 小分辨率0.1μΩ)

电压测量范围

BIM1030S: DC0V ~ ±300V ( 小分辨率10μV)

BIM1100S: DC0V ~ ±1000V ( 小分辨率10μV)

功能

ΩV 功能(阻抗、直流电压同时测量)

Ω 功能(仅量阻抗)

V 功能(仅量直流电压)

额定输入电压

BIM1030S: DC ±300V

BIM1100S: DC ±1000V

对地间大额定电压

BIM1030S: DC ±330V ( 超过300V后不显示)

BIM1100S: DC ±1100V ( 超过300V后不显示)

直流电压输入阻抗

Over ~ 2.7MΩ

开路端子电压

3mΩ ~ 3Ω: 10V peak

量程

阻抗量程

3mΩ / 30mΩ / 300mΩ / 3Ω

电压量程

BIM1030S: 6V / 60V / 300V

BIM1100S: 6V / 60V / 600V / 1000V

自动量测功能

阻抗与直流电压均可各自独立设置手动/自动量程

测量值显示

阻抗显示范围

3mΩ: -3.1mΩ ~ 3.1mΩ

30mΩ: -31mΩ ~ 31mΩ

300mΩ: -310mΩ ~ 310mΩ

3Ω:  -3.1Ω ~ 3.1Ω

电压显示范围

6V: -6.3V ~ 6.3V

60V: -63V ~ 63V

300V: -315V ~ 315V (BIM1030S)

1000V: -1050V ~ 1050V (BIM1100S)

超出量程显示

阻抗或电压超出时各自以“OVER”表示

测量异常显示

Detected information:

SOURCE HIGH-LOW connection faults,.

3mΩ “-.----”

30mΩ “--.---”

300 mΩ”---.--”

3Ω “-.----”"

取样时间

取样速度

FAST

MID.

SLOW

AC LINE Freq. 50Hz

20ms

40ms

160ms

AC LINE Freq. 60Hz

20ms

50ms

150ms

响应时间

响应时间定义

探棒于开路状态下,从连接待测物开始到内部测量电路稳定的时间

DC 电压响应时间:约1ms AC电阻响应时间:约2ms

DC 电压总测量时间

完整测量所花费时间: DC电压响应时间+取样时间

AC 电阻总测量时间

完整测量所花费时间: DC电压响应时间+取样时间

调零

调零功能

• 调零设置: ON / OFF阻抗与电压共享

• 调零清除:电压与阻抗调零值同时清除

允许调零范围

• DC 电压量程: 1000 COUNT

• AC 阻抗量程: 1000 COUNT

自校正

BIM 系列采用具有自动调零组件的主动组件,无需使用者做校正操作

触发

内部/外部

测试电流控制

脈波/連续

延迟

延迟功能

ON / OFF

延迟功能

0 ~ 9.999 秒

平均

平均功能

ON / OFF ( 阻抗和电压共享)

平均次数

2 ~ 99

平均处理

内部触发测量时为移动平均,外部触发时为单纯平均

比较器

比较器功能

ON / OFF ( 阻抗和电压各自独立设置)

比较器设置

HIGH / LOW

判定

HI / LO 阻抗与电压独立测试值异常判定

V-HI / V-LO / OHM-HI / OHM-LO

测量值储存功能与统一发送功能

测量值储存

ON / OFF / 清除

储存触发

可将量测值保存到内存中,通过RS-232C输出测量值

按键锁定

ON / OFF (KEYLOCK 时按键失效)

电源频率

环境电源频率设置

50/60Hz

面板读取和保存

可面板显示编号保存,读出测量条件

面板数

99

保存项目

阻抗量程、电压量程、自动量程设置、调零设置、采样速度、触发源、延迟设置、平均设置、比较器设置、显示切换、锁键

显示设备

4.3  800 x 480 IPS TFT LCD

外部接口

EXT I/O

输入:光藕合器绝缘开集极(耐电压DC 30V)

输出:光藕合器绝缘开集极(DC 30V、50mA max.)输入信号:测量触发面板设置呼叫

输出信号:测试结束测试异常比较器结果(HI/LO)电源输出12V 100mA

通讯接口

RS-232C , LAN

RS-232C

通信设置:长度8位, 1停止位,无parity check

通讯速度: 9600, 19200, 38400, 57600, 115200 bps

关于精度

f.s

大显示值

rdg.

当前显示值

dgt.

LCD 上的读值显示小位数(分辨率)

阻抗测量规格

量程

3mΩ

30mΩ

300mΩ

3Ω

大显示值

3.1000mΩ

31.000mΩ

310.00mΩ

3.1000Ω

分辨率

0.1μΩ

1μΩ

10μΩ

100μΩ

测试电流*1

100mA

100mA

10mA

1mA

测试电流频率

1kHz ± 0.2Hz

精度*2

±0.5%rdg. ±5dgt.

温度系数

(±0.05%rdg.

±1dgt.)/°C

(±0.05%rdg. ±0.5dgt.)/°C

*1: 测量定电流误差±10%以内

*2: 30 mΩ ~ 3 Ω 量程: FAST时加上±3 dgt., MEDIUM时加上±2 dgt. 3mΩ量程: FAST时加上±30 dgt., MEDIUM时加上±10 dgt.

电压测量规格

量程

6V

60V

300V *3

600V

1000V *3

大显示值

±6.30000V

±63.0000V

±315.000V

±630.000V

±1050.00V

分辨率

10μV

100μV

1mV

1mV

10mV

精度*4

±0.01%rdg. ±3dgt. (±0.001%rdg. ±0.3dgt.)/°C

温度系数

*3: BIM1030S zui高300V, BIM1100Szui高1000V

*4: FAST 时加上±2dgt, MEDIUM时加上±2dgt.

一般规格

使用温湿度范围

0°C~ 40°C, 80%RH 以下(无结霜)

保存温湿度范围

-10°C~ 50°C, 80%RH 以下(无结霜)

精度保证温湿度保证范围

23°C±5°C, 80%RH 以下(无结霜)

精度保证期间

1 年

使用场所

限室内使用,海拔高度2000公尺以下

额定电源电压

AC100V ~ AC240V (Fully Range, 自动切换)

额定电源频率

50/60Hz

大额定功耗

30VA

耐电压

全部电源端子-保护接地之间AC 1.6kV, 1分钟,截止电流10mA全部测量端子-接口之间AC 3.00kV, 1分钟,截止电流1mA全部测量端子-保护接地之间AC1.62kV, 1分钟,截止电流1mA

尺寸

约215宽x 95高x 310深(包含全部凸出部份)

附件

使用说明书1本,使用地区电源线1条

选件

RS-232 电缆, LAN电缆(5米), (SPEC40507) TL01-BIM探针型四线测试线0.8米, (SPEC40508) TL02-BIM开尔文型四线测0.8米, (SPEC40509)

OP01-BIM 归零铜块

适用标准

Safe EN61010

EMC  EN61326 Class A, EN61000-3-2, EN61000-3-3

放射性无线频率电磁场的影响

( 在10V/m下)

电阻测量: ±10%rdg. ±8,000dgt.

电压测量: ±0.01%rdg. ±50dgt.

传导性无线频率电磁厂的影响

电阻测量: ±0.5%rdg. ±1,000dgt. At 3V
