美翠MI3115 便携式光伏系统综合测试仪可测试1500V光伏系统，可按照IEC62446的标准测试并支持所有类别1和类别2的测量项目。具体包括：绝缘电阻测量、I/V曲线的测量、测量值转换为STC 值并与厂家给出的标称值比较、采用无线遥控单元实时测量辐照度和电池温度、可一键自动完成类别1的测试项目。
产品型号：厂商性质：代理商更新时间：2024-10-14访 问 量：946
立即咨询
联系电话：021-51087863

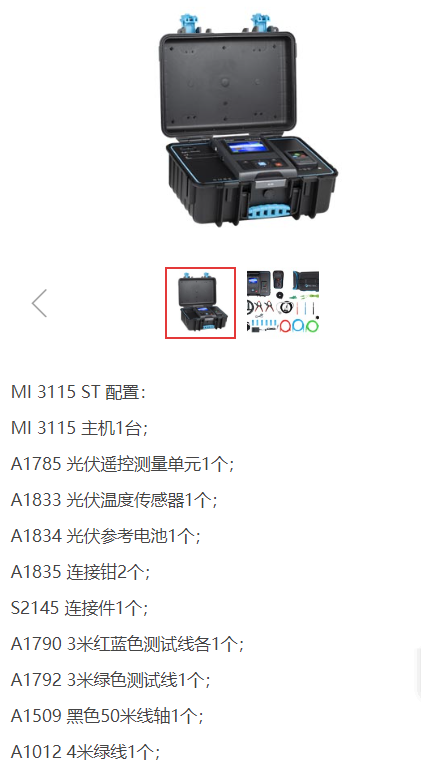

美翠MI3115 便携式光伏系统综合测试仪
MI3155可测试1500V光伏系统，可按照IEC62446的标准测试并支持所有类别1和类别2的测量项目。具体包括：绝缘电阻测量、I/V曲线的测量、测量值转换为STC 值并与厂家给出的标称值比较、采用无线遥控单元实时测量辐照度和电池温度、可一键自动完成类别1的测试项目。
测量功能：
• 1500V绝缘电阻测量；
• PE导体连续性测量；
•极性测试；
•开路电压（Uoc）、短路电流（Isc）测试；
• I/V曲线测试；
•无线测量辐照度和电池温度。
主要特点：
• 1500V光伏系统绝缘和I/V曲线测量于一身。
• 电容式测量方法。
• 无线遥控测量并记录辐照度和光伏组件的温度。
• 1类别测试自动完成。
• 计算STC值并与额定值比较。
• 对于已经执行的测量或测量组可以更正以前输入的错误。
• 彩色大屏幕触摸屏，用户可以准备和启动选定的测试，测量存储结果并以数字和图形形式查看。
• 内存管理操作简单方便。
• 光伏组件数据库处理程序。
• 自动序列。
• PC软件MESM可实现测量程序的预设定和测量，上传或下载预设定程序后审查结果，支持对I/V曲线进行高级分析。
应用：
• 大型1500 V光伏电站测试
• 检验测试
• 定期测试
• 维护测试
• 评估和故障排除
• 报告生成
符合标准：
功能：EN62446-1、EN62446-2、EN61557
电磁兼容：EN 61326-1
安全 (LVD): EN 61010-1、 EN 61010-2-030、EN 61010-031
技术参数：
功能 | 测量范围 | 精度 |
光伏安装测量 | ||
电压 | 20.0-199.9V DC 200-1699V DC | ±(1%读数+2位) ±1%读数 |
电流 | 0.10A-0.99A DC 1.00A-9.99A DC 10.00A-19.99A DC | ±6位 ±(1%读数+3位) ±1%读数 |
功率 | 0.2-199.9 W 200-1999 W 2.00k-19.99 kW 20.0k-29.9 kW | ±(2%读数+5位) ±2%读数 ±2%读数 ±2%读数 |
I/V曲线 | 1500V/20A/24kW | |
辐照度（A1384） | 300-999 W/m2 1.00-1.75 kW/m2 | ±(4%读数+5位) ±4%读数 |
温度（A1833) | -10 ℃ - 85℃ | ±5位 |
电气安装测量 | ||
绝缘电阻 Roc- 、Roc+ (绝缘电阻 Roc 计算值） | ||
Um = 250V DC | 0.12-19.99 MΩ 20.0-199.9 MΩ | ±(5%读数+3位) ±10%读数 |
Um = 500V DC Um = 1000V DC Um = 1500V DC | 0.12-19.99 MΩ 20.0-199.9 MΩ 200-999 MΩ | ±(5%读数+3位) ±5%读数 ±5%读数 |
200mA连续性 | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200Ω-1999Ω | ±(3%读数+3位) ±5%读数 ±10%读数 |
接地电阻（EN61557-5） | 0.00 Ω-9999 Ω | ±(5%读数+5位) |
一般技术参数 | 主机 | 遥控单元 |
显示 | 彩色4.3英寸 480X272点阵触摸屏 | 128X64点阵 带背光 |
电源 | 内置锂离子电池 14.4V 4400mAh | 6节1.5V 5号电池 |
过压保护 | CATII 300V | |
保护等级 | 加强绝缘 | |
防污等级 | 2 | |
保护度 | IP54(箱子关闭） IP40（箱子打开） | IP40 |
海拔 | 4000米 | 4000米 |
内存 | SD卡 512G | 循环存储3000个以上结果 |
通讯 | RS232、USB、蓝牙、WIFI | RS232、USB、蓝牙、WIFI |
尺寸 | 420X180X330 | 140X80X230 |
重量 | 6.8公斤 | 1公斤 |
