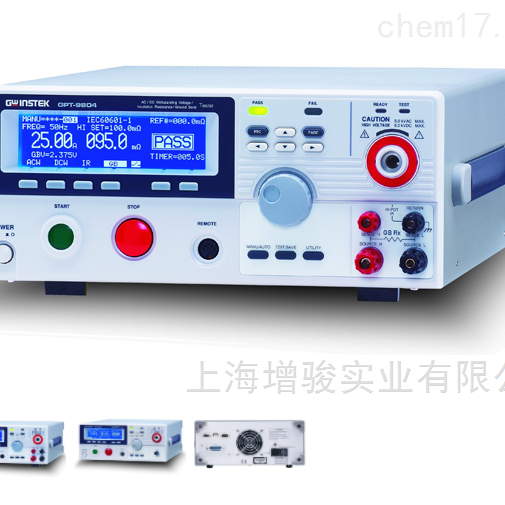

中国台湾固纬GPT-9801 /GPT-9802交流耐压测试仪介绍：
中国台湾固纬GPT-9801 交流耐压测试仪,200VA测试容量, 大型（240x64）点矩阵式LCD, 手动/自动 测试模式,
具快速选择功能键,高亮度警示及状态指示灯.
产品型号：GPT-9801/GPT-9802厂商性质：代理商更新时间：2024-06-30访 问 量：5584
立即咨询
联系电话：021-51087863
中国台湾固纬GPT-9801/GPT-9802交流耐压测试仪介绍：
GPT-9800系列绝缘耐压测试仪共计有4个型号：GPT-9801供交流耐压测试功能。GPT-9802具有交流及直流耐压测试功能，GPT-9803提供交/直流耐压测试及绝缘电阻测试功能，GPT-9804是4合一机种，具有交/直流耐压测试、绝缘电阻测试及交流接地阻抗测试功能。GPT-9800系列机型提供交流200VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响。GPT-9800系列绝缘耐压测试仪用来测电子/电器产品或部件在测试上的要求。以确保交流耐压测试时对待测物提供稳定之高压输出。
中国台湾固纬GPT-9801/GPT-9802交流耐压测试仪主要特点：
※ 200VA测试容量
※ 大型（240x64）点矩阵式LCD
※ 手动/自动 测试模式
※ 具快速选择功能键
※ 高亮度警示及状态指示灯
※ 具Interlock功能
※ 零点输出
※ 输出电压上升时间控制
※ True RMS电流量测
※ 高分辨率: 1uA（电流量测）, 2V（电压设定）
※ 使用PWM放大器, 确保测试效益及测试 性
※ 提供100组记忆, 以储存测试条件, 且每个记忆组可独立命名
※ 遥控端子座, 提供机器自前面板外接控制器
※ 界面 : RS-232C, USB device, Signal I/O及GPIB （选购）
中国中国台湾固纬GPT-9801 交流耐压测试仪技术参数：
| 交流耐压测试 | |
输出电压范围 | 0.100kV~ 5.000kV ac |
输出电压调整分辨率 | 2V/步进 |
输出电压准确度 | ±（1%设定值+ 5V） [未加负载] |
zui大额定负载 | 200 VA （5kV/40mA） |
zui大额定电流 | 40mA （0.5kV< V ≦5kV） 10mA （0.1kV≦V ≦0.5kV） |
输出波形 | 正弦波 |
输出电压频率 | 50 Hz / 60 Hz 可选择 |
电压变动率 | ±（1%读值+ 5V） [zui大额定负载→未加负载] |
电压表准确度 | ±（1%读值+5V） |
电流量测范围 | 0.001mA~40.0mA |
电流量测分辨率 [1] | 0.001mA / 0.01mA / 0.1mA |
电流量测准确度 | ±（1.5%读值+ 30uA） |
上/下限判定功能 | Yes |
ARC侦测 | Yes |
上升时间（RAMP） | 0.1s~999.9s |
测试时间（TIMER）[2] | OFF, 0.5s~999.9s |
GND | RETURN/GUARD |
| 直流耐压测试（GPT-9804/9803/9802） | |
输出电压范围 | 0.100kV~ 6.000kV dc |
输出电压调整分辨率 | 2V/步进 |
输出电压准确度 | ±（1%设定值+ 5V） [未加负载] |
zui大额定负载 | 50W （5kV/10mA） |
zui大额定电流 | 10mA （0.5kV< V ≦6kV） 2mA （0.1kV≦V ≦0.5kV） |
电压变动率 | ±（1%读值+5V） [zui大额定负载→未加负载] |
电压表准确度 | ±（1%读值+ 5V） |
电流量测范围 | 0.001mA~ 10.0mA |
电流量测分辨率 [1] | 0.001mA / 0.01mA / 0.1mA |
电流量测准确度 | ±（1.5%读值+ 30uA） |
上/下限判定功能 | Yes |
ARC 侦测 | Yes |
上升时间（RAMP） | 0.1s~999.9s |
测试时间（TIMER）[2] | OFF, 0.5s~999.9s |
GND | RETURN/GUARD |
| 绝缘电阻测试（GPT-9804/9803） | |
输出电压范围 | 50V~1000V dc |
输出电压调整分辨率 | 50V/步进 |
输出电压准确度 | ± （1%设定值+5V） |
电阻量测范围 | 1MW~ 9500MW |
测试电压 | 50V≦V<500V 1~50MΩ：±（5%读值+ 1 MΩ） 51~2000MΩ：±（10%读值+ 1 MΩ） |
| 500V≦V ≦1000V 1~500MΩ：±（5%读值+ 1 MΩ） 501~9500MΩ：±（10%读值+ 1 MΩ） | |
上/下限判定功能 | Yes |
上升时间（RAMP） | 0.1s~999.9s |
测试时间（TIMER） | 1s~999.9s |
GND | GUARD （fixed） |
| 接地阻抗测试（GPT-9804） | |
输出电流范围 | 03.00A~30.00A ac |
输出电流调整分辨率 | 0.01A |
输出电流准确度 | 3A≦I ≦8A: ±（1%读值+ 0.2A） 8A< I ≦30A: ±（1%读值+ 0.05A） |
测试电压 | 6Vac zui大（开路电压） |
测试电压频率 | 50Hz/60Hz可选择 |
电阻量测范围 | 0.1mW~ 650.0mW |
电阻量测分辨率 | 0.1mW |
电阻量测准确度 | ±（1%读值+ 2 mW） |
上/下限判定功能 | Yes |
测试时间（TIMER） | 0.5s~999.9s |
测试方式 | 四线式量测 |
GND | GUARD （fixed） |
| 记忆组 | |
单步骤记忆 | MANU：100组 |
自动测试记忆 | AUTO：100 组, 每组zui多16个manu |
| 界面 | |
RS-232C | 标准 |
USB | 标准 |
GPIB | 选购 |
Remote terminal （Front） | 标准 |
Signal I/O | 标准 |
| 显示屏 | |
| 240 x 64 点阵式（蓝色） LCD | |
| 使用电源 | |
| AC 100V/120V/220V/230V ± 10%, 50/60Hz | |
| 尺寸及重量 | |
| 330（宽） x 150（高） x 460（深） mm 约15kg max. for GPT-9803/9802/9801 约19kg max. for GPT-9804 | |
附件：
1 ]电流量测分辨率与上限设定之分辨率相同
[ 2 ]只有在特殊的MANU模式下（ MANU=***-000 ）,测试时间可为持续测试（TIMER = OFF）
快速指南x 1,电源线x 1,
CD x 1（内含完整使用手册）
Interlock端子 x 1
Remote端子组件 x 1
测试线GHT-114 x 1 for GPT-9803/9802/9801
测试线GHT-114 x 1, GTL-115 x 1 for GPT-9804
选购配备
Opt.1 GPIB卡
选购附件
GHT-113高压测试枪
GHT-205高压测试棒
GTL-232 RS232C通讯数据线, 9针对9针母座,用于计算机联机
GTL-247 USB通讯数据线, A-A型式,约1.8公尺
GTL-248 GPIB通讯数据线,约2公尺
GRA-402面板机架 （19", 4U）
GPT-9804200VA交流耐压/直流耐压/绝缘电阻/接地阻抗安规测试器
GPT-9803 200VA交流耐压/直流耐压/绝缘电阻 安规测试器
GPT-9802 200VA交流耐压/直流耐压 安规测试器
GPT-9801 200VA交流耐压安规测试器
（*）全系列2年保固,不包含附件
